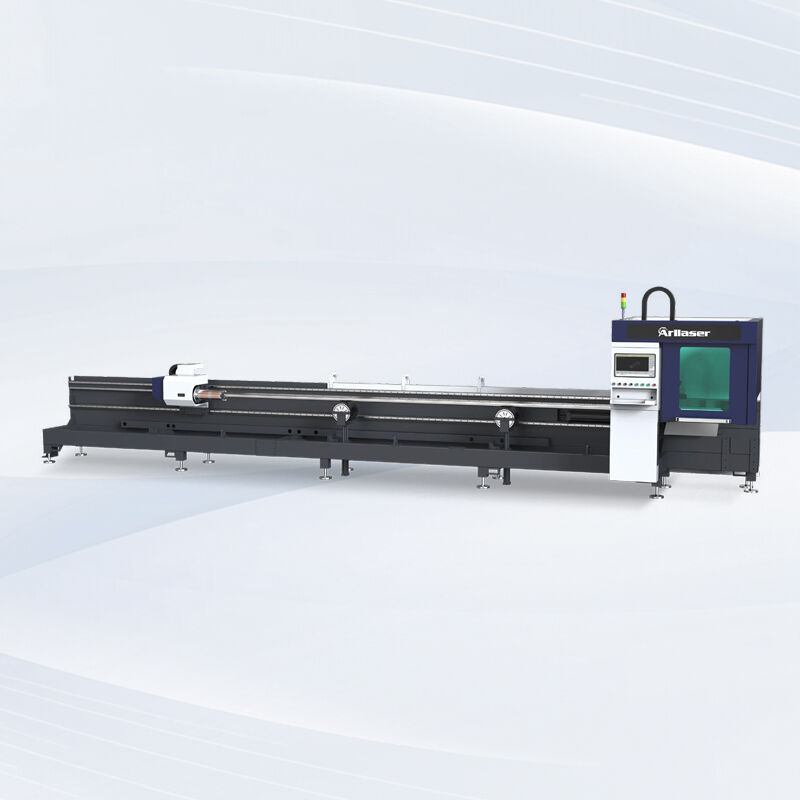

Cum să mențineți mașinile de tăiat tuburi cu laser pentru o durată lungă de funcționare

Programul esențial de întreținere preventivă pentru mașinile de tăiat tuburi cu laser

Sarcini zilnice, bisăptămânale și lunare de întreținere pentru prevenirea degradării

Un program ierarhizat de întreținere este esențial pentru a preveni uzura prematură și pentru a menține precizia tăierii la mașini de tăiat tuburi cu laser .

Sarcini zilnice concentrați-vă pe detectarea timpurie a problemelor:

• Inspectați vizual componentele mecanice (șuruburi, furtunuri, curele de antrenare) pentru afloare, crăpături sau deformări
• Curățați optica — inclusiv lentila de focalizare, fereastra de protecție și duza — cu alcool anhidru și șervețele fără piloi, aprobate de producător înainte operațiune
• Verificați nivelul lichidului de răcire și confirmați că temperatura chiller-ului rămâne în intervalul de funcționare de 15–25 °C

Rutine la două săptămâni menținerea eficienței sistemului de mișcare: ungerea șinelor și roților dințate ale axelor X/Y cu un ungrent care nu afectează șinele, pentru reducerea uzurii cauzate de frecare și a deriverii poziționale.

Protocoale lunare protecția integrității sistemului: verificarea conexiunilor electrice pentru coroziune sau suprîncălzire, înlocuirea filtrelor de aer comprimat pentru a preveni pătrunderea umidității în sistemele pneumatice și golirea/refumarea rezervoarelor de ungere automată pentru a asigura o livrare constantă a lubrifiantului.

Executarea consecventă a acestui program reduce reparațiile de urgență cu 40 % și prelungește durata de funcționare a mașinii cu 2–3 ani comparativ cu abordările exclusiv reactivе.

Audite anuale ale sistemului: Verificări critice ale opticelor, sistemelor de răcire și ale sistemelor de mișcare

Auditele anuale reprezintă un control complet al stării de sănătate — validând precizia, stabilitatea termică și fiabilitatea structurală în cadrul sub-sistemelor principale.

Tehnicienii efectuează o calibrare geometrică completă a axelor de mișcare pentru a corecta deriva de poziționare care depășește ±0,1 mm. Auditurile optice evaluează precizia alinierii fasciculului și înlocuiesc ferestrele de protecție atunci când gradul de contaminare depășește 5% reziduu vizibil sau apar microfisuri. Sistemele de răcire sunt supuse unei spălări complete cu lichid de răcire nou, testării conductivității (<20 µS/cm) și recalibrării termostatului pentru a menține o funcționare stabilă în intervalul de temperatură 15–25°C. Verificarea sistemului de mișcare include întinderea șuruburilor cu bilă, validarea răspunsului motoarelor servo și imagistica termică pentru detectarea unor probleme latente, cum ar fi degradarea înfășurărilor sau încălzirea rezistivă la nivelul conexiunilor.

Instalațiile care efectuează audituri anuale structurate raportează cu 30% mai puține opriri neplanificate și mențin precizia tăierii în limitele toleranței ±0,05 mm pe o perioadă de cinci ani sau mai mult.

Îngrijirea optică și alinierea fasciculului pentru o calitate constantă a tăierii

Integritatea optică determină în mod direct calitatea fasciculului, consistența tăierii și finisarea marginilor. Contaminarea lentilelor sau a oglinzilor degradează transmisia fasciculului și stabilitatea focalizării cu până la 30%, conform Industrial Laser Review (2023). Dacă nu este abordată, chiar și o cantitate mică de reziduu accelerează efectul de lentilă termică și mărește dimensiunea petei focale — reducând densitatea de putere și compromițând penetrarea în material.

Protocoale de curățare și inspecție pentru lentila de focalizare, fereastra de protecție și duza

Inspecia și curățarea zilnică reprezintă prima linie de apărare:

• Curățați lentila de focalizare cu alcool anhidru și șervețele fără piloi înainte de fiecare schimb —niciodată după funcționare, când căldura reziduală poate provoca urme de solvent
• Inspectați duzele pentru depuneri de stropi cu grosimea de peste 0,5 mm; curățați sau înlocuiți-le pentru a menține simetria fluxului de gaz și consistența presiunii gazului auxiliar
• Înlocuiți ferestrele de protecție care prezintă înnorare, microfisuri sau gravare permanentă — chiar dacă sunt subtile din punct de vedere vizual — deoarece acestea dispersează energia fasciculului și măresc sarcina termică asupra opticelor situate în aval

Mențineți un jurnal datat care urmărește frecvența, gravitatea și intervalele de înlocuire ale contaminării pentru a identifica cauzele fundamentale, cum ar fi filtrarea inadecvată a aerului sau duzele de gaz auxiliar dezaliniate.

Praguri de contaminare pentru oglinzi și lentile și cele mai bune practici privind realinierea

Realiniați optică proactiv — nu reactiv — atunci când contaminarea atinge o acoperire de >5% a suprafeței sau când calitatea tăierii se degradează (de exemplu, lățime neregulată a fisurii, zgură crescută sau reducerea perpendicularității marginii).

Cele mai bune practici includ:

• Folosind ținte calibrate pentru aliniere și impulsuri de test la putere scăzută (<10% din valoarea nominală) pentru a verifica centrarea fasciculului în toate joncțiunile optice
• Reglarea suporturilor pentru oglinzi în incrementuri precise de 1/8 de rotație, în timp ce se monitorizează devierea traseului fasciculului cu hârtie termosensibilă sau cu un vizor IR
• Măsurarea dimensiunii finale și a simetriei petei focale după realiniere pentru a confirma performanța limitată difracțional

Pentru laserii cu CO₂, programați alinierea profesională a fasciculului trimestrial, datorită deriverii termice cauzate de ciclurile repetate de încălzire/răcire. Revista de Inginerie de Precizie .

Gestionarea răcitorului și a lichidului de răcire pentru menținerea stabilității termice a tubului laser

Gestionarea termică stabilă este esențială pentru durata de viață a tubului laser și pentru consistența fasciculului. Degradarea lichidului de răcire—datorită creșterii biologice, acumulării de particule sau contaminării ionice—afectează direct transferul de căldură, determinând o creștere a temperaturii de funcționare a tubului și accelerând eroziunea electrozilor.

Standardele industriale (ISO 11553-1, ANSI Z136.1) recomandă înlocuirea lichidului de răcire la fiecare 3–6 luni, în funcție de condițiile ambientale și de intensitatea utilizării. Efectuați verificări săptămânale ale conductivității: valorile care depășesc 20 µS/cm indică acumularea de substanțe dizolvate, ceea ce favorizează coroziunea și formarea de depozite. Calibrarea termostatului la fiecare trei luni asigură faptul că temperatura de ieșire a răcitorului rămâne în intervalul critic de 15–25 °C; abaterile din acest domeniu provoacă defocalizarea fasciculului în timpul tăierilor prelungite și măresc stresul asupra electrozilor cu până la 40 %. În cazul laserelor cu CO₂, funcționarea continuă la temperaturi superioare lui 25 °C poate cauza deteriorarea ireversibilă a rețelei cristaline în doar 50 de ore.

Verificări ale integrității mecanice și electrice pentru o funcționare fiabilă

Integritatea mecanică și cea electrică stau la baza controlului repetabil al mișcării, al conformității cu cerințele de siguranță și al fiabilității pe termen lung.

Verificările electrice trebuie să confirme integritatea contactelor la bornele de alimentare, la legăturile de împământare și la dispozitivele de blocare de siguranță — inclusiv testarea funcțională lunară a circuitelor de oprire de urgență. Conform Journal of Industrial Safety (2023), această practică reduce riscul de incendiu electric cu 30%.

Din punct de vedere mecanic, inspectați lagărele, ghidajele liniare și curelele de antrenare la fiecare 500 de ore de funcționare pentru uzură anormală, pitting sau joc. Calibrați setările de cuplu ale elementelor de fixare structurale trimestrial: afloarea cauzată de vibrații este responsabilă de 17% dintre inexactitățile de poziționare în medii cu cicluri de funcționare intensive.

Testarea funcțională la sarcină — efectuată anual — validează alinierea capului de tăiere, sincronizarea axelor și repetabilitatea dinamică în condiții reale de viteză de avans și profiluri de accelerare. Împreună cu imagistica termică, utilizată pentru detectarea punctelor fierbinți ascunse datorate rezistenței excesive sau a anomaliilor înfășurărilor motoarelor, aceste verificări păstrează precizia dimensională, reducând în același timp timpul nefolositor neplanificat.

Întrebări frecvente

Î.: Cât de des trebuie curățate opticile de pe o mașină de tăiat tuburi cu laser?

R.: Opticile, inclusiv lentila de focalizare și fereastra de protecție, trebuie curățate zilnic, înainte de punerea în funcțiune, folosind alcool anhidru și șervețele fără piloi, pentru a menține calitatea fasciculului și precizia tăierii.

Întrebare: Cât de des trebuie înlocuit lichidul de răcire?

Răspuns: Lichidul de răcire trebuie înlocuit la fiecare 3–6 luni, în funcție de condițiile ambientale și de intensitatea utilizării mașinii. Efectuați verificări săptămânale ale conductivității pentru a monitoriza acumularea solidelor dizolvate.

Întrebare: Care sunt semnele care indică necesitatea realiniării opticilor?

Răspuns: Deteriorarea calității tăierii — cum ar fi lățimi neuniforme ale fisurii (kerf), creșterea dross-ului sau scăderea perpendicularității marginilor — indică faptul că realinierea opticilor poate fi necesară. În plus, o contaminare care depășește 5% din suprafața acoperită justifică realinierea.

Întrebare: De ce sunt importante auditurile anuale ale sistemului?

Răspuns: Auditurile anuale validează starea generală a mașinii, asigurând precizia, stabilitatea termică și integritatea tuturor sub-sistemelor. Aceste audituri reduc timpul nefuncțional neplanificat și îmbunătățesc precizia pe termen lung.

Întrebare: Ce impact are temperatura lichidului de răcire asupra performanței laserului?

A: Menținerea temperaturii lichidului de răcire în intervalul de 15–25 °C este esențială. Abaterile pot duce la defocalizarea fasciculului, stresul electrodilor și uzură crescută, compromițând atât performanța, cât și durata de viață.
