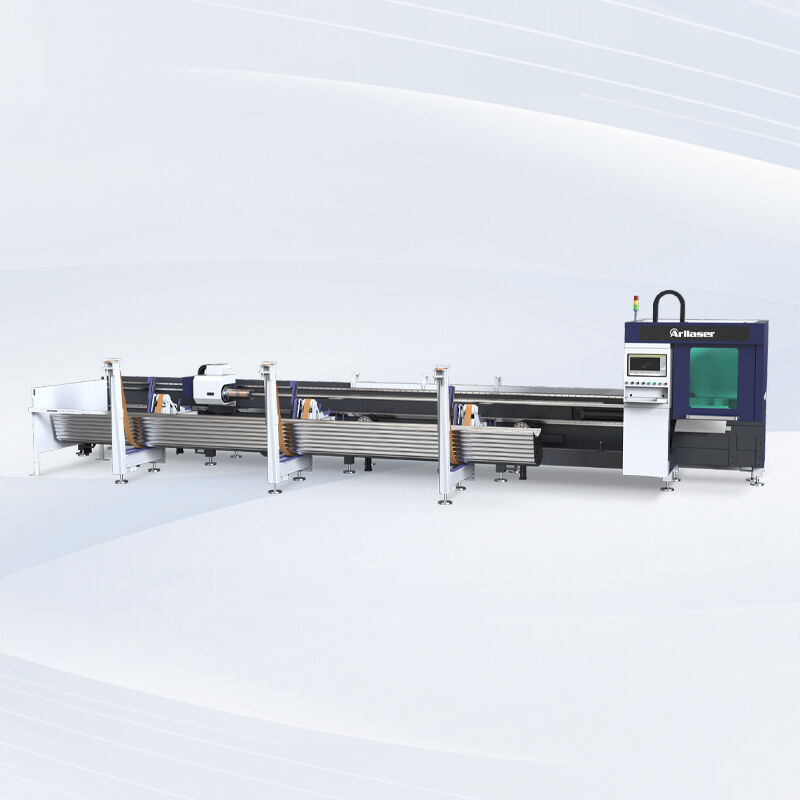

پایه مکانیکی: راهاندازی پیش از کالیبراسیون برای دستگاه برش لیزری لولهها
بررسی پایداری سیستم محکمکننده لوله و همترازی محور چرخش
دارا بودن یک سیستم محکم بستن برای جلوگیری از جابهجایی لولهها در حین برش ضروری است، زیرا این امر به حفظ ابعاد دقیق در طول فرآیند کمک میکند. برای بررسی اینکه همه چیز بهدرستی تراز شده است، کارگران باید از آن نشانگرهای کوچک عقربهای استفاده کنند که در زوایای قائمه نسبت به محل قرارگیری لوله نصب شدهاند. حتی انحراف بسیار جزئی بیش از ۰٫۱ درجه نیز میتواند بر کیفیت برش تأثیر منفی قابل توجهی بگذارد. هنگام آزمون قابلیت اطمینان عملی این روشها، بسیاری از کارگاهها آزمونهایی را انجام میدهند که شرایط واقعی برش را شبیهسازی میکنند و در عین حال ارتعاشات را با استفاده از سنسورهای ویژهای به نام شتابسنجها پایش میکنند. تجربه صنعتی نشان میدهد که پس از اینکه میزان ارتعاشات از ۰٫۵g فراتر رود، حدود ۱۸٪ تفاوت در عرض برشها مشاهده میشود. همچنین نباید چنگکهای خودکار را نیز فراموش کرد؛ این چنگکها باید در طول کل چرخه چرخشی خود بهطور یکنواخت و با دقتی در حدود ±۲٪ از فشار مطلوب، قطعات را محکم نگه دارند. در غیر این صورت، قطعات ممکن است بهاندازهای لغزش پیدا کنند که باعث ایجاد مشکلات در مراحل بعدی فرآیند شوند.
بازرسی راهنمایهای خطی، یاتاقانها و تلرانس نامنظمی گیره (±۰٫۰۲ میلیمتر)
راهنمایهای ساییدهشده باعث ایجاد خطاهای موقعیتی میشوند که در دامنهی ۳ متری از ۰٫۱ میلیمتر بیشتر میشود. برای تأیید اینکه بازخورد پیچ گلولهای (backlash) منبع لیزر همچنان کمتر از ۵ میکرومتر باقی مانده است، از اینترفرومتِر لیزری استفاده کنید. در بزرگنمایی ۱۰×، سطوح داخلی یاتاقان را برای مشاهدهی پدیدهی برینلینگ (brinelling)—که شامل فرورفتگیهای ریز است و سایش را ۴۰٪ افزایش میدهد—بررسی کنید. نامنظمی گیره از اهمیت بالایی برخوردار است:
| نقطه اندازهگیری | حداکثر نامنظمی مجاز | روش کالیبراسیون |
|---|---|---|
| سر نزدیک | ±۰٫۰۱۵ میلیمتر | نشانگر دیالی |
| سر دور (۱ متر) | ±0.02 میلیمتر | همترازی لیزری |
اجزایی را که سایش آنها بیش از ۵ میکرومتر از مشخصات سازنده اصلی (OEM) باشد، رد کنید تا دقت حفظ شود.
تأیید خنککنندگی منبع لیزر، صحت تأمین گاز و اتصال ارت الکتریکی
نگهداشتن دمای مایع خنککننده لیزر در حدود ۲۲ درجه سانتیگراد با حاشیهای برابر با ±۱ درجه امری بسیار مهم است، زیرا در صورت افزایش یا کاهش بیش از حد دما، طول موج شروع به تغییر میکند و جذب انرژی توسط مواد دیگر بههمان کارایی قبلی انجام نمیشود. برای آزمون فشار خط گاز، این آزمون را در فشاری معادل تقریباً ۱٫۵ برابر فشار کار عادی انجام دهید؛ که معمولاً برای اکثر سیستمها بین ۲۰ تا ۲۵ بار است و سپس سیستم را به مدت نیمساعت در این فشار نگه دارید. اگر در طول آزمون، کاهش حجم بیش از ۰٫۵ درصد در هر دقیقه مشاهده شود، این نشاندهنده وجود نشتی است که قطعاً کیفیت برشها را تحت تأثیر قرار میدهد. بررسی اتصال به زمین (Grounding) نیز مرحلهای حیاتی دیگر است. مقاومت اندازهگیریشده با روش چهار نقطهای باید کمتر از ۰٫۱ اهم باشد. اتصال ضعیف به زمین باعث ایجاد انواع مشکلات نویز الکتریکی میشود که بر یکپارچگی سیگنالهای CNC تأثیر منفی میگذارد و منجر به خطاهای موقعیتیابی میشود که بر اساس مطالعات اخیر انجامشده در زمینه تداخل الکترومغناطیسی، میتواند تا ۲۷ درصد افزایش یابد.
دقت نوری: همترازسازی پرتو لیزر و کالیبراسیون فوکوس
همترازسازی گامبهگام پرتو لیزر با استفاده از کارتهای هدف و پروفایلسنجهای CCD
ابتدا پرتو لیزر را نسبت به علامت ضربدر روی کارت هدف در نقطه خروج همتراز کنید. آینه اول را تنظیم کنید تا پرتو دقیقاً در مرکز علامت ضربدر قرار گیرد، سپس بهترتیب هر یک از اپتیکهای بعدی را بررسی و تنظیم کنید و مطمئن شوید که جابهجایی هر مؤلفه بیش از حدود ۰٫۱ میلیمتر نباشد. پس از این تنظیمات اولیه، از یک پروفایلسنج CCD برای بررسی توزیع شدت پرتو در طول مسیر استفاده کنید. ما به دنبال دستیابی به نسبت گردی (Circularity) بیش از ۹۵٪ هستیم و باید اطمینان حاصل کنیم که مرکز جرم (Centroid) پرتو بیش از ۵ میکرون از موقعیت ایدهآل خود منحرف نشود. انجام صحیح این دو بررسی از اهمیت بالایی برخوردار است، زیرا در حین عملیات، هرگونه ناپایداری در فوکوس — بهویژه هنگام چرخش لوله — کیفیت برش را تحت تأثیر قرار میدهد. در برشهایی با پروفایل دایرهای، این سطح از دقت تفاوت اساسی بین نتایج مطلوب و هدررفت مواد ایجاد میکند.
کالیبراسیون دقت نقطه فوکوس: اندازهگیری تغییرات اندازه لکه در سراسر طول فوکوس
برای بهدستآوردن بهترین تمرکز، قطر نقطه را هر ۵ میلیمتر در امتداد محور Z با استفاده از کاغذ حرارتی بهعنوان راهنما اندازهگیری کنید. نقطهٔ ایدهآل تمرکز زمانی رخ میدهد که قطر نقطه به کوچکترین مقدار خود برسد؛ این مقدار معمولاً بین ۰٫۱ تا ۰٫۳ میلیمتر برای لیزر فیبری است. اگر اندازهگیریها از این محدوده بیش از ±۰٫۰۵ میلیمتر انحراف داشته باشند، احتمالاً زمان آن رسیده است که عدسیهای کثیف یا مشکلات تنظیمبندی را بررسی کنید. هنگام کار با لولهها بهطور خاص، مطمئن شوید که نقطهٔ کانونی در طول یک چرخش کامل ۳۶۰ درجه پایدار باقی بماند. حلقههای آزمایشی برش بزنید و صافی لبهها را پس از برش بررسی کنید. هر انحراف زاویهای بیش از نیم درجه نشاندهندهٔ نیاز به تنظیم مجدد سر کانونی است. حفظ ثبات اندازهٔ این نقطه نیز تأثیر قابلتوجهی دارد. بر اساس مطالعات اخیر انجامشده در آزمایشگاههای پردازش لیزری در سال ۲۰۲۳، حفظ تمرکز مناسب میتواند منطقهٔ تحت تأثیر حرارتی (HAZ) را در کاربردهای لولههای فولاد ضدزنگ تقریباً ۲۲٪ کاهش دهد.
بهینهسازی فرآیند: تنظیم پارامترهای برش و کالیبراسیون گاز کمکی برای دستگاه برش لیزری لوله
تنظیم توان، سرعت و فرکانس برای لولههای فولاد ضدزنگ، آلومینیوم و کربنی
دستیابی به نتایج خوب به معنای تنظیم پارامترهای مشخص برای مواد مختلف است. هنگام کار با فولاد ضدزنگ با ضخامت بین ۱ تا ۶ میلیمتر، اپراتورها معمولاً توانی در محدوده ۲٫۵ تا ۴ کیلووات و سرعت برشی بین ۰٫۸ تا ۱٫۲ متر در دقیقه اعمال میکنند. این امر به کنترل تحریف حرارتی در طول فرآیند کمک میکند. اما آلومینیوم داستانی کاملاً متفاوت است. در اینجا ماشین باید سریعتر حرکت کند؛ معمولاً با سرعت ۳ تا ۴ متر در دقیقه و توانی حدود ۳ کیلووات تا از تشکیل حوضچههای آبشده ناخوشایند جلوگیری شود. لولههای کربنی نیز چالشهای خود را دارند. اکثر کارگاهها متوجه شدهاند که برای جلوگیری از ترکخوردگی منطقه تحت تأثیر حرارتی (HAZ) نیاز به فرکانس پالسی زیر ۸۰۰ هرتز دارند. مطالعهای اخیر که سال گذشته منتشر شده است نشان میدهد انتخاب نادرست فرکانس میتواند عرض برش (kerf) را در قطعات کاری آلیاژهای کربنی تا ۱۸٪ افزایش دهد. کالیبراسیون صحیح تنها برای جلوگیری از هدررفت مواد نیست؛ بلکه در تولید قطعاتی که نیازمند زوایای دقیق و دقت ابعادی بالا برای کاربردهای سازهای هستند، تفاوت اساسی ایجاد میکند.
بهینهسازی فشار نیتروژن برای برشهای بدون لبه تیز: دادههای تجربی حاصل از آزمونهای ضخامت دیواره ۳ تا ۱۲ میلیمتر
فشار نیتروژن باید با ضخامت دیواره تناسب داشته باشد تا برشهای بدون لبه تیز حاصل شود:
| ضخامت دیوار | فشار نیتروژن | کاهش لبه تیز |
|---|---|---|
| ۳–۵ میلیمتر | ۰٫۸ تا ۱٫۰ مگاپاسکال | 92% |
| ۶–۸ میلیمتر | ۱٫۲ تا ۱٫۵ مگاپاسکال | 87% |
| 9–12 میلیمتر | ۱٫۸ تا ۲٫۲ مگاپاسکال | 78% |
تجاوز از ۲٫۲ مگاپاسکال باعث ایجاد جریان آشفته میشود و خروج مواد مذاب را ناپایدار کرده و چسبندگی ذرات متالورژیکی (دراوس) را در لولههای استیل ضدزنگ ۱۲ میلیمتری ۴۰٪ افزایش میدهد. آلیاژهای تیتانیوم نیازمند فشاری ۱۵٪ بالاتر از معیارهای فولادی هستند. همیشه پیش از انتقال به تولید انبوه، تنظیمات را با میکروسکوپی سطح مقطع تأیید کنید.
تأیید صحت و تضمین کیفیت برای برش لیزری لولهها آماده تولید
آمادهسازی محصولات برای تولید انبوه نیازمند رویههای آزمون دقیق و جامع است. متخصصان برشهای آزمایشی را روی مواد اولیهٔ واقعی تولید انجام میدهند و سپس اندازهگیریهای کلیدی را با استفاده از آن دستگاههای پیشرفتهٔ اندازهگیری مختصاتی (CMM) بررسی میکنند تا تمام ابعاد در محدودهٔ دقیق ±۰٫۰۵ میلیمتر قرار گیرند. هنگام ارزیابی کیفیت برش، عواملی مانند صافی لبهها، نرمی سطوح و تشکیل حاشیههای (بررها) فراتر از حد مجاز — بهویژه در قطعاتی که دقت بسیار حائز اهمیت است — مورد بررسی قرار میگیرند. برای شناسایی مشکلات پنهان در قطعات فلزی، آزمون جریان گردابی (Eddy Current) نقصهای داخلی را در مواد رسانا آشکار میسازد، در حالی که سیستمهای هوشمند دوربینی بهصورت زنده شکل قطعات را در حین ساخت تحت نظارت قرار میدهند. تمام این بازرسیها در مجموع به تأمین الزامات سختگیرانهٔ استاندارد ISO 9013:2017 در زمینهٔ هندسه و مواد کمک میکنند، بدون اینکه نیاز به انجام عملیات پرداخت اضافی در مراحل بعدی پدید آید؛ که این امر در بلندمدت هم زمان و هم هزینه را صرفهجویی میکند.
سوالات متداول
جنبههای حیاتی تراز کردن پرتو لیزر چیست؟
تراز کردن پرتو لیزر شامل اطمینان از این است که پرتو دقیقاً در مرکز هر عدسی قرار گیرد، حفظ گردی بیش از ۹۵٪ و جلوگیری از جابجایی بیش از ۵ میکرون از مرکز جرم پرتو است.
چرا پایداری سیستم قلابزنی در برش لیزری اهمیت دارد؟
یک سیستم قلابزنی پایدار اطمینان حاصل میکند که لولهها در طول فرآیند برش جابجا نشوند، که این امر دقت ابعادی را حفظ کرده و از بروز مشکلات در مراحل بعدی جلوگیری میکند.
فشار نیتروژن چگونه بر کیفیت برش تأثیر میگذارد؟
بهینهسازی فشار نیتروژن برای دستیابی به برشهای بدون لبهبریدگی (بُر) حیاتی است؛ فشار نادرست میتواند باعث ایجاد آشفتگی شده و تجمع ذرات مذاب (دروس) را افزایش دهد.
دقت کانونی چگونه در طولهای کانونی مختلف حفظ میشود؟
کانون بهینه با اندازهگیری قطر نقطه پرتو در راستای محور Z بهدست میآید تا اطمینان حاصل شود که نقطه کانونی در طول عملیات پایدار باقی میماند و اندازه نقطه بهطور ثابتی حفظ میشود.
