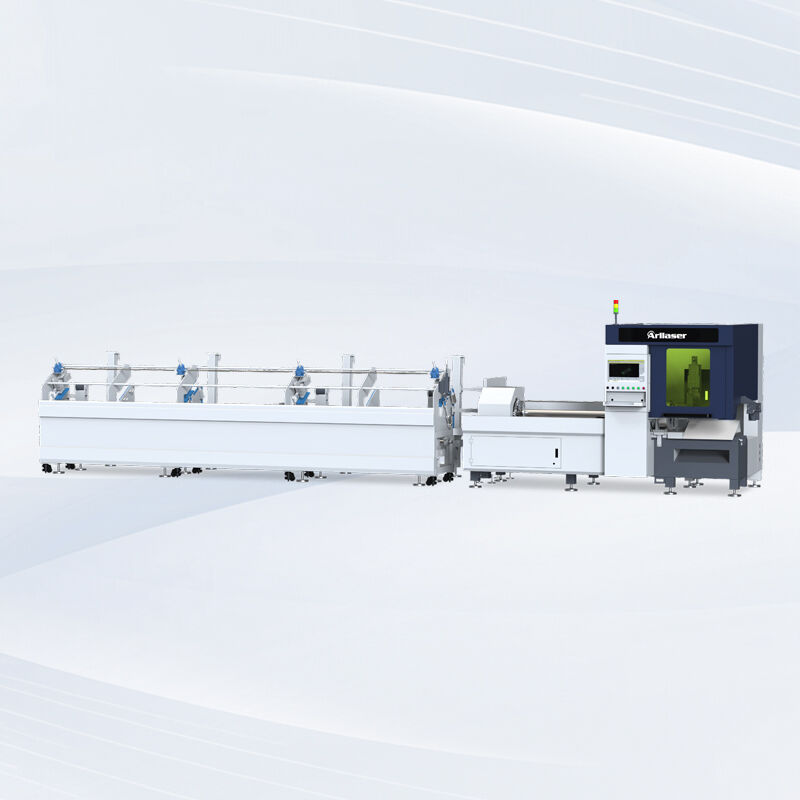

نکات رفع اشکال دستگاه برش لیزری لوله‌ها برای مبتدیان

درک زخم‌های رایج ماشین برش لیزری لوله مشکلات کیفی

برآمدگی‌ها، خاکستر و زبری سطح: علل و راه‌حل‌های سریع

هنگام کار با لیزر، مشکلات سطحی مانند برآمدگی‌ها (برورها)، تشکیل خاکستر (دروز) و لبه‌های ناصاف معمولاً ناشی از سه مشکل اصلی هستند: تنظیم نادرست تمرکز پرتو لیزر، عدم تعادل مناسب بین توان و سرعت برش، یا نوسان در فشار گاز کمکی. اگر دستگاه با حداکثر توان خروجی اما با سرعت بسیار کم کار کند، مقدار زیادی ماده مذاب در قسمت پایینی انباشته می‌شود (چیزی که همه به آن «دروز» می‌گویند). همچنین، اگر پرتو لیزر در حین عملیات به‌درستی در محور لوله متمرکز نشده باشد، برآمدگی‌های نامنظم و آزاردهنده‌ای در امتداد لبه برش ایجاد می‌شود. ناصافی لبه‌ها معمولاً به دلیل کثیف شدن تدریجی نازل یا فرسودگی کامل آن رخ می‌دهد که الگوی جریان گاز را مختل می‌کند. برای رفع سریع این مشکلات، ابتدا بررسی کنید که نقطه کانونی دقیقاً در مرکز هندسه لوله قرار دارد یا خیر. سپس تنظیمات توان و سرعت برش را به‌صورت تدریجی و مثلاً در مراحل حدود ۱۰ درصدی تغییر دهید تا تا زمانی که نتیجه مطلوب حاصل شود. فراموش نکنید که فشار گاز کمکی را نیز دوباره بررسی کنید و آن را با مقادیر بهینه متناظر با جنس و ضخامت خاص مواد مقایسه نمایید. این تنظیمات اهمیت بسزایی دارند؛ حتی اشتباهات جزئی نیز می‌توانند در طول انجام برش‌های دقیق روزانه روی لوله‌ها تأثیرات تجمعی قابل توجهی داشته باشند.

سوزاندن حرارتی و تغییر رنگ: شناسایی عدم تطابق بین توان، سرعت و ماده

وقتی آسیب حرارتی را به‌صورت رنگ‌های مشخص‌کننده‌ی آبی یا طلایی، لکه‌های سیاه یا نواحی‌ای مشاهده می‌کنیم که فلز در آن‌ها صرفاً اکسید شده به نظر می‌رسد، معمولاً این امر نشان‌دهنده‌ی وجود نوعی عدم تطابق بین عملکرد لیزر و خواص واقعی فلز است. برای مثال، لوله‌های فولاد ضدزنگ با قطر کمتر از ۳ میلی‌متر نسبت به فولاد کربنی معمولی به توان بسیار کمتری نیاز دارند تا از ایجاد آن رنگ‌پذیری نامطلوب ناشی از گرما جلوگیری شود. همچنین هنگام استفاده از گاز کمکی اکسیژن روی فلزات غیرآهنی یا فولاد ضدزنگ باید احتیاط کرد، زیرا این کار معمولاً مشکلات اکسیداسیون را حتی بدتر می‌کند. کاهش بیش از حد سرعت ماشین یا افزایش بیش از حد توان، دمای سطحی را فراتر از حد ایمن می‌برد. برای تشخیص علت این مشکلات، ابتدا باید لبه‌های برش را به‌دقت بررسی کرد. اگر لبه‌ها رنگ آبی‌گونه‌ای پیدا کرده‌اند، این نشانه‌ی گرم‌شدن بیش از حد است. لکه‌های تیره معمولاً نشان‌دهنده‌ی قرار گرفتن بیش از حد در معرض اکسیژن در حین برش هستند. رفع این مشکلات عموماً مستلزم کاهش تنظیمات توان حدود ۲۰ درصد، افزایش تدریجی سرعت و جایگزینی گاز کمکی با گاز بی‌اثری مانند نیتروژن هنگام کار با مواد واکنش‌پذیر یا مقاوم در برابر خوردگی است. پیش از اعمال هرگونه تغییر در تولید انبوه، همیشه باید تنظیمات جدید را ابتدا روی قطعات دورریزی که ضخامت دیواره، قطر و حالت تقویت (تمپر) آن‌ها با قطعات واقعی تولیدشده یکسان است، آزمایش کرد.

پیشگیری از تغییر شکل لوله و نادقیق بودن ابعاد

مدیریت تجمع حرارت در لوله‌های دیواره‌نازک

لوله‌های دیواره‌نازک با ضخامت کمتر از ۱٫۰ میلی‌متر تمایل به تاب‌خوردن دارند زمانی که در معرض حرارت قرار می‌گیرند، زیرا به سادگی جرم کافی نسبت به سطح خود را ندارند. هنگام کار با این مواد، بسیاری از تکنسین‌ها متوجه شده‌اند که کاهش توان لیزر حدود ۱۵ تا ۲۰ درصد و افزایش سرعت فرآیند برش، به مدیریت بهتر حرارت کمک می‌کند بدون اینکه لبه‌های برش تحت تأثیر قرار گیرند. فولاد ضدزنگ با ضخامت کمتر از ۰٫۸ میلی‌متر به‌ویژه به تنظیمات لیزر پالسی واکنش مطلوبی نشان می‌دهد که در آن دستگاه زمان کمتری را روی هر نقطه صرف می‌کند. این پالس‌ها می‌توانند دمای اوج را نسبت به عملیات پرتوی پیوسته حدود ۳۰ درصد کاهش دهند که تفاوت بزرگی در جلوگیری از آن انواع ناخوشایند تاب‌خوردگی ایجاد می‌کند. برخی از ترفندهای مهم شامل دمش گاز نیتروژن با فشار بین ۱۸ تا ۲۲ بار در حین برش فولاد کربنی برای خنک‌کردن سریع و همچنین تغییر روش نزدیک‌شدن به بخش‌های مختلف ماده است؛ مثلاً شاید از دو انتهای مقابل شروع کنیم یا بخش‌ها را به‌صورت غیرترتیبی پردازش نماییم. طبق یک مقالهٔ اخیر منتشرشده در مجلهٔ «Fabricating and Metalworking» در سال گذشته، کارگاه‌هایی که تمام این تکنیک‌ها را اجرا کردند، مشاهده کردند که مشکلات تاب‌خوردگی در حدود هفت از هر ده کار روی قطعات دیواره‌نازکی که آزمایش شده بودند، کاملاً از بین رفته است.

تضمین محکم‌بودن ثابت و هم‌ترازی دقیق برای برش‌های یکنواخت

دستیابی به ابعاد دقیق واقعاً به حفظ پایداری مکانیکی در هنگام انجام برش‌ها بستگی دارد. چنگک‌های خودمرکزکننده‌ای که به اپراتوران اجازه می‌دهند فشار قلاب‌زنی را بین ۵ تا ۵۰ نیوتن بر سانتی‌متر مربع تنظیم کنند، لوله‌ها را به‌صورت محکم و بدون آسیب‌رساندن به سطح آن‌ها یا ایجاد تغییر شکل‌های ناشی از تنش نگه می‌دارند. زمانی که محور لوله با دقتی حداقل ۰٫۱ درجه با جهت پرتو لیزر هم‌راستا شود، هیچ انحراف زاویه‌ای رخ نمی‌دهد؛ در غیر این صورت خطاهای آزاردهنده‌ای به میزان ±۰٫۵ میلی‌متر در لوله‌هایی با طول بیش از ۲ متر ایجاد می‌شود. برای لوله‌های خمیده یا بیضی‌شکل نیز از فیکسچرهای ویژه استفاده می‌شود. این سیستم‌های کینماتیکی از محل‌یاب‌های مخروطی بهره می‌برند تا نقاط تماس را در هنگام چرخش ماده ثابت نگه دارند. مطالعه‌ای که سال گذشته در مجله «فناوری پردازش مواد» منتشر شد، نشان داد این نوع سیستم‌ها حتی پس از صدها چرخه برش — و گاهی تا بیش از ۵۰۰ چرخه — می‌توانند تکرارپذیری حدود ۰٫۰۵ میلی‌متر را حفظ کنند و تنها در این موارد نیاز به بازکالیبراسیون دارند.

جلوگیری از برخورد سر برش لیزری و شکست‌های نفوذ

بهینه‌سازی برنامه‌ریزی مسیر و طراحی فیکسچر برای لوله‌های منحنی

بیشترین مشکلات ناشی از برخورد و سوراخ‌کردن قطعات زمانی رخ می‌دهد که شبیه‌سازی مسیر به‌اندازه‌کافی انجام نشده باشد یا فیکسچرهای مورد استفاده برای لوله‌های منحنی‌دار انعطاف‌پذیری کافی نداشته باشند. خبر خوب این است که نرم‌افزارهای امروزی CAM اکنون این قابلیت جالب را دارند که دقیقاً نشان می‌دهند سر برش در چه موقعیتی نسبت به این اشکال پیچیده لوله‌ها قرار خواهد گرفت، حتی پیش از اینکه هرگونه برش فلزی آغاز شود. در مرحله راه‌اندازی ماشین، اپراتوران باید با دقت محل ورود و خروج ابزار از ماده را برنامه‌ریزی کنند تا از عبور ابزار از نقاط ضعیف یا نواحی قبلاً آسیب‌دیده جلوگیری شود. برخی از کارگاه‌ها پل‌های بسیار ریزی به نام «اتصال‌های ریز» (micro-joints) در ناحیه برش باقی می‌گذارند که این امر به حفظ پایداری قطعات در حین چرخش کمک می‌کند. در مورد خود فیکسچرها، مدل‌های جدیدتر مجهز به سنسورهایی هستند که واقعاً بر اساس ظاهر لوله در حین چرخش تنظیم می‌شوند و فاصله حیاتی بین نازل و سطح را در طول کل فرآیند عملیات ثابت نگه می‌دارند. همچنین نباید برنامه‌های چیدمان سه‌بعدی (3D nesting) را فراموش کرد؛ این برنامه‌ها سطح توان اولیه را بسته به بخشی از منحنی که در حال پردازش آن هستیم، به‌صورت خودکار تنظیم می‌کنند. تمام این بهبودها در کنار هم منجر به کاهش قابل توجه خاموش‌شدن‌های غیرمنتظره ناشی از برخورد یا سوراخ‌کردن نامناسب می‌شوند و در نتیجه زمان و هزینه‌های تولید را صرفه‌جویی می‌کنند.

راه‌اندازی اساسی، نرم‌افزار و روش‌های نگهداری برای اپراتوران جدید

تأیید پارامترها و عیب‌یابی خطاهای موجود در نرم‌افزار برش لوله

تنظیم دقیق پارامترها اهمیت بسیار زیادی دارد، زیرا تفاوت‌های جزئی بین مقادیر برنامه‌ریزی‌شده و ویژگی‌های واقعی مواد می‌تواند منجر به مشکلاتی مانند نادرستی ابعادی، کیفیت پایین لبه‌ها یا حتی شکست کامل در هنگام سوراخ‌کردن مواد شود. اپراتورها باید همیشه سرعت برش، تنظیمات شدت لیزر، نوع و فشار گاز کمکی مورد استفاده و همچنین محل قرارگیری نقطه کانونی را پیش از آغاز هر کاری دوباره بررسی کنند. بسیاری از نرم‌افزارهای جدید برش لوله با امکانات تشخیص داخلی تجهیز شده‌اند که می‌توانند مشکلاتی مانند انحراف طول کانونی، عدم تراز بودن نازل‌ها یا خروج مسیر از مسیر تعیین‌شده را شناسایی کنند. بر اساس گزارش مجله سیستم‌های لیزر از سال گذشته، این نوع مشکلات حدود یک چهارم تمام موارد شکست در فرآیند سوراخ‌کردن را تشکیل می‌دهند. برای کارهای دشواری که شامل انحناءها یا دیواره‌های نازک هستند، وجود نظارت بلادرنگ تفاوت اساسی در تشخیص زودهنگام ناپایداری ایجاد می‌کند. ثبت دیجیتالی دقیق تغییرات پارامترها در دفعات مختلف تولید، به ایجاد فرآیندهای سازگان‌یافته و پایدار در طول زمان کمک می‌کند.

نگهداری پیشگیرانه دوره‌ای: اپتیک، سیستم خنک‌کننده و استحکام مکانیکی

نگهداری پیشگیرانهٔ منظم، باعث می‌شود سیستم‌ها به‌صورت دقیق، پایدار و با عمر طولانی‌تری کار کنند. تمیزکردن قطعات نوری هفتگی با حلال‌های تأییدشده ضروری است، زیرا عدسی‌های کثیف می‌توانند در واقع انرژی لیزر را پراکنده کرده و گرمای اضافی ایجاد کنند؛ این امر اغلب منجر به آسیب به قطعات و تشکیل باقی‌مانده‌های ناخواسته می‌شود. بررسی دمای چیلر آب هر ماه یک‌بار نیز منطقی است، زیرا اگر دما بیش از حد توصیه‌شده بالا بماند، عملکرد برش در برخی موارد تا حدود ۴۰٪ کاهش می‌یابد. برای قطعات مکانیکی، بررسی ریل‌های حرکتی، چرخ‌دنده‌ها و راهنمای‌های خطی هر سه ماه یک‌بار جهت شناسایی نشانه‌های تجمع ذرات خارجی یا سایش محلی توصیه می‌شود. همچنین نباید فراموش کرد که تنظیمات فشار گیره را به‌طور دوره‌ای اصلاح کنید تا از مشکلات لغزش در هنگام چرخش با سرعت بالا جلوگیری شود. بیشتر اپراتورهای با تجربه این رویه‌های اساسی نگهداری را به‌عنوان پایهٔ اصلی حفظ سلامت و عملکرد مناسب تجهیزات در نظر می‌گیرند.

• روزانه بررسی خطوط گاز کمکی، فیلترها و رگولاتورهای فشار به منظور شناسایی نشتی یا انسداد
• هفتگی پاک‌سازی مجموعه‌های عدسی، تمیز کردن کانال‌های گاز کمکی و بررسی هم‌محوری نازل
• ماهانه روغن‌کاری سیستم‌های حرکتی، بررسی تنیدگی تسمه‌ها و بازاحراز تراز مکانیکی

سوالات متداول

علت ایجاد لبه‌های نامنظم (بور) و ذوب‌شده‌های اضافی (دروس) در دستگاه‌های برش لیزری چیست؟

بور و دروس معمولاً ناشی از عدم تطابق در تنظیم فوکوس لیزر، عدم تعادل بین توان و سرعت، یا نوسان فشار گاز کمکی است. تنظیمات مناسب و نگهداری به‌موقع می‌توانند این مشکلات را کاهش دهند.

چگونه می‌توان سوختگی حرارتی و تغییر رنگ را جلوگیری کرد؟

سوختگی حرارتی و تغییر رنگ ناشی از عدم تطابق بین توان، سرعت و نوع ماده است. کاهش توان، افزایش سرعت و استفاده از گازهای بی‌اثر مانند نیتروژن می‌تواند از آسیب‌های حرارتی جلوگیری کند.

روش‌های مؤثر برای پیشگیری از تغییر شکل لوله‌ها چیست؟

مدیریت گرما از طریق استفاده از توان لیزر پایین‌تر و سرعت بالاتر — به‌ویژه در لوله‌های با دیواره نازک — و همچنین استفاده از تنظیمات لیزر پالسی، می‌تواند از تغییر شکل جلوگیری کند.

چرا دقت ابعادی در برش لیزری اهمیت دارد؟

تأمین محکم‌بودن قلاب‌ها و هم‌ترازی دقیق برای جلوگیری از نقص‌های ابعادی حیاتی است و امکان برش دقیق و کاهش خطاهای انجام‌شده را فراهم می‌کند.

چگونه می‌توان برخوردها و شکست‌های نفوذی را به حداقل رساند؟

بهینه‌سازی برنامه‌ریزی مسیر با استفاده از نرم‌افزارهای مدرن CAM و به‌کارگیری برنامه‌های چیدمان سه‌بعدی می‌تواند خطر برخورد و شکست‌های نفوذی را به حداقل برساند.

چه رویه‌های نگهداری دوره‌ای‌ای به حفظ کارایی برش لیزری کمک می‌کنند؟

پاک‌سازی منظم اپتیک‌ها و سیستم‌های خنک‌کننده، همراه با بررسی‌های صحت مکانیکی، برای حفظ کارایی و افزایش عمر تجهیزات ضروری است.
